27、如图18所示，R₁＝5Ω，AB两端电压为9V，电压表读数为6V，求：

⑴R₁中的电流；

⑵R₁消耗的电功率；

⑶1min内R₂所消耗的电能。

平顶山市2008-2009学年末试题

26.电给我们的生活中带来了极大的方便，但使用不当也会造成危险。小明家电能表的几个重要参数如表1所示，电线允许通过的最大电流为15A，家中已有用电器的总功率为2200W，最近又准备购买一台电热水器，性能指标如表2所示，这种电热水器是否适合他家使用呢？小明对这个问题进行了认真地研究。

表1　　　　　　　　　　　　 表2

　(1)首先他想到，添置这么大功率的用电器，是否超过电能表的负荷？请你通过计算写出你的看法。

　(2)其次他计算出：如果安装了这台电热水器，家中所有用电器同时工作时的最大电流将达到　　　　　 A，电线　　　　 (填“能”或“不能”)承受.

　(3)通过对以上问题的研究，你认为如果他家购买了这台热水器，在使用时应该采取什么措施？请你为他家提出一点建议。

　(4)请你算一算：按照当地0.55元/kW·h的电费标准，这台电热水器每天正常工作1h，一个月就需交纳电费多少元？(每月按30天计)

25．为探究电磁铁的磁性与哪些因素有关，小丽同学作出以下猜想：

　 猜想A：电磁铁通电时有磁性，断电时没有磁性

　 猜想B：通过电磁铁的电流越大，它的磁性越强

猜想C：外形相同的螺线管，线圈的匝数越多，它的磁性越强

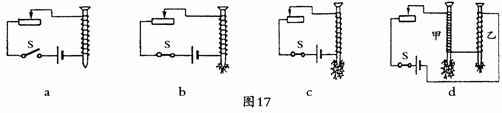

为了检验上述猜想是否正确，小丽所在实验小组通过交流与合作设计了以下实验方案：用漆包线(表面涂有绝缘的导线)在大铁钉上绕若干圈，制成简单的电磁铁。如图17所示的a、b、c、d为实验中的四种情况。

根据小丽的猜想和实验，完成下面填空：

⑴通过观察电磁铁吸引大头针数目多少的不同，来判断它　　　　　　　 的不同。

⑵通过比较　　　　 两种情况，可以验证猜想A是正确的。

⑶通过比较　　　　 两种情况，可以验证猜想B是正确的。

⑷通过比较d中甲、乙两电磁铁，发现猜想C不全面，就补充　　　　 　　　　　　。

24．孙雯同学到实验室做“测定小灯泡额定功率”的实验。被测小灯泡的额定电压为2．5V，电阻约为10Ω。实验室有如下器材：电源(电压为6V)、电流表(0-0．6A　 0-3A)、电压表(0-3V　 0-15V)、开关各一只，导线若干，滑动变阻器：R(50Ω　 0．5A)。同学们设计的电路如图15所示：

(1)电压表应选用　　　　 挡；

(2)如图15是她实验的电路，但连接不完整，请你帮她完成电路的连接，要

求：滑动变阻器的滑片P向右移动时，小灯泡变亮。

(3)实验电路接好后，合上开关时，她发现电路出现故障，主要有下表所列的

两种情况，请根据现象和检测结果指出故障的可能原因：

(4)排除故障后，小明测得的数据如下表，当小灯泡正常发光时电流表和电压表的示数如图16甲和乙所示，请你替小明把电流表和电压表的示数记在表中，并计算小灯泡的额定功率。

(5)小明分析表中数据后发现：当灯丝两端电压改变时，灯丝电阻也在改变。你认为引起灯丝电阻变化的原因是：_______________。

23．在探究“导体的电阻跟哪些因素有关”的问题时，李老师引导同学们作了如下猜想：

　猜想1：导体的电阻可能跟导体的横截面积有关；

　猜想2：导体的电阻可能跟导体的长度有关；

　猜想3：导体的电阻可能跟导体的材料有关；

　如图14是他们进行实验探究时的器材，实验板上固定了四根金属导线，a、b、c三根的长均为1m，d的长度为0．5m；a、b的横截面积相同，长均为1m，d的长度为0．5m；a、b的横截面积相同，材料不同；a、c的材料相同， 但c的横截面积大于a；a、d的材料和横截面积都相同。

　(1)在探究电阻跟横截面积的关系时，可依次把M、N跟__　 ____的两端连接，闭合开关，记下电流表示数，分析比较这两根金属丝电阻的大小；

　(2)依次把M、N跟a、b的两端连接，闭合开关，记下电流表示数，分析比较a、b两根金属丝的电阻大小，可探究电阻跟_________的关系，结论是：　　　　　　　　　　　　　 　　　

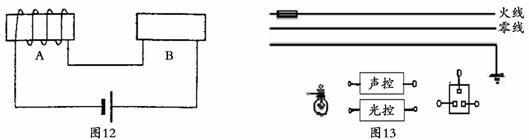

22、居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”它能在有人走动发出声音时闭合，无人走动时自动断开。请将图13中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。

21、在图12中画出螺线管B上的绕线，要求通电后使图中的A、B两个螺线管相互排斥。

20．注意观察，善于发现。正是由于具有这种敏锐的洞察力，丹麦物理学家奥斯特发现了(　)

A．电流具有热效应　　　　　　

B．电流周围存在磁场

C．电磁感应现象　　　　　　　

D．通电导体在磁场中受到力的作用

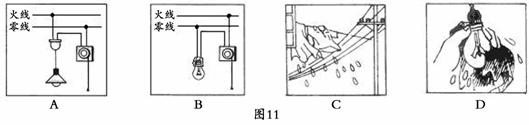

19．我们学习和生活都离不开电，在日常生活中树立安全用电意识十分重要。如图11所示的四幅图中，符合安全用电原则的是(　)

18．关闭并拔出电动自行车的钥匙，用力踩踏使其前进，会发现按下喇叭开关时，喇叭也能发出鸣叫，这是因为此时(　)

A．电动自行车的内部电路漏电了　

B．钥匙开关没有切断喇叭与电源的连接

C．发电机变成了电动机　　　　　

D．电动机变成了发电机
