摘要：在图中连接一根导线使三只灯炮并联.
网址：http://m.1010jiajiao.com/timu3_id_1498013[举报]
实验桌上备有电流表一只 （量程为0.6A和3A），电压表一只 （量程为3V和15V），电源-组 （6V），额定电压为3.8V灯炮一只，其灯丝电阻约20Ω，“10Ω1.5A“和“20Ω1A“的滑动变阻器各一只，若用以上器材测定小灯泡的额定功率，则
（1）实验中，电流表应使用________A的量程；电压表应使用________V的量程．根据实验要求，他应选择规格为________的滑动变阻器． 若闭合开关之前，发现电压表的指针偏在零刻度线左侧，解决的办法是________
（2）用笔画线代替导线将电路中未连接的部分连接好，使它成为完整的实验电路（如上）
（3）如表是四位同学在实验中遇到的现象，请你分别写出造成这些现象的具体原因．
| 现象 | 原因 |
| 接完最后一根导线，小灯泡就发光 | |
| 开关一闭合，电流表指针就反偏 | |
| 开关一闭合，电流表指针就很大 | |
| 移动滑片时，两电表的示数一个增大一个减小 |
（5）假如电压表0-15V量程已损坏，小刚仍想测出小灯泡的额定功率，请你将小刚设计的电路图画在右面的方框内．
（6）按小刚新设计的电路图调节变阻器，当小灯泡正常发光时电流表和电压表的示数如图19所示，请替小明把电流表和电压表的示数记在表中，并计算小灯泡的额定功率．
| 实验序号 | 电压表示数 | 电流表示数 | 小灯亮暗程度 | 功率 |
| 1 | 2.0V | 0.20A | 暗 | 0.4W |
| 2 | 正常发光 | |||
| 3 | 4.2V | 0.30A | 较亮 | 1.26W |
实验桌上备有电流表一只 （量程为0.6A和3A），电压表一只 （量程为3V和15V），电源-组 （6V），额定电压为3.8V灯炮一只，其灯丝电阻约20Ω，“10Ω1.5A“和“20Ω1A“的滑动变阻器各一只，若用以上器材测定小灯泡的额定功率，则
（1）实验中，电流表应使用______A的量程；电压表应使用______V的量程．根据实验要求，他应选择规格为______的滑动变阻器． 若闭合开关之前，发现电压表的指针偏在零刻度线左侧，解决的办法是______
（2）用笔画线代替导线将电路中未连接的部分连接好，使它成为完整的实验电路（如上）
（3）如表是四位同学在实验中遇到的现象，请你分别写出造成这些现象的具体原因．
（4）实验时，小梅改变滑动变阻器滑片位置，测出三组小灯泡电压、电流数据，算出功率的平均值作为小灯泡的额定功率．请你指出小梅做法的错误之处：______
（5）假如电压表0-15V量程已损坏，小刚仍想测出小灯泡的额定功率，请你将小刚设计的电路图画在右面的方框内．
（6）按小刚新设计的电路图调节变阻器，当小灯泡正常发光时电流表和电压表的示数如图19所示，请替小明把电流表和电压表的示数记在表中，并计算小灯泡的额定功率．
（7）在“伏安法测电阻”和“测小灯泡功率”两个实验中．都需要测出三组电压值和电流值，前者的目的______；后者的目的是______．
查看习题详情和答案>>
（1）实验中，电流表应使用______A的量程；电压表应使用______V的量程．根据实验要求，他应选择规格为______的滑动变阻器． 若闭合开关之前，发现电压表的指针偏在零刻度线左侧，解决的办法是______
（2）用笔画线代替导线将电路中未连接的部分连接好，使它成为完整的实验电路（如上）
（3）如表是四位同学在实验中遇到的现象，请你分别写出造成这些现象的具体原因．
| 现象 | 原因 |
| 接完最后一根导线，小灯泡就发光 | |
| 开关一闭合，电流表指针就反偏 | |
| 开关一闭合，电流表指针就很大 | |
| 移动滑片时，两电表的示数一个增大一个减小 |
（5）假如电压表0-15V量程已损坏，小刚仍想测出小灯泡的额定功率，请你将小刚设计的电路图画在右面的方框内．
（6）按小刚新设计的电路图调节变阻器，当小灯泡正常发光时电流表和电压表的示数如图19所示，请替小明把电流表和电压表的示数记在表中，并计算小灯泡的额定功率．
| 实验序号 | 电压表示数 | 电流表示数 | 小灯亮暗程度 | 功率 |
| 1 | 2.0V | 0.20A | 暗 | 0.4W |
| 2 | 正常发光 | |||
| 3 | 4.2V | 0.30A | 较亮 | 1.26W |
查看习题详情和答案>>
小明和小红二位同学各自进行“测定小灯泡正常发光时的电阻”的实验．实验中使用的小灯泡均标有“2.5V”字样，所用电源和滑动变阻器相同．

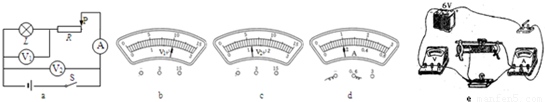

（1）小明按图a正确连接电路，并将变阻器的滑片移至最右端．闭合电键后，三个电表的示数如图b、c、d所示，则他们所用的电源电压为______伏．接着他移动变阻器的滑片，当小灯泡正常发光时，观察到变阻器的滑片恰好在中点上（即它接入电路的电阻为最大阻值的一半），小灯泡正常发光时的电阻约为______欧．（保留两位小数）
（2）小红连接电路时只用了图a中的V1，没有使用V2，连接的实物图如图e所示．闭合开关后，移动滑动变阻器的滑片，发现小灯炮______；经检查，是由于一根导线连接错误．请你在实物图中连接错误的导线上打“×”并补画出正确的连线．
查看习题详情和答案>>
小明和小红二位同学各自进行“测定小灯泡正常发光时的电阻”的实验．实验中使用的小灯泡均标有“2.5V”字样，所用电源和滑动变阻器相同．
（1）小明按图a正确连接电路，并将变阻器的滑片移至最右端．闭合电键后，三个电表的示数如图b、c、d所示，则他们所用的电源电压为______伏．接着他移动变阻器的滑片，当小灯泡正常发光时，观察到变阻器的滑片恰好在中点上（即它接入电路的电阻为最大阻值的一半），小灯泡正常发光时的电阻约为______欧．（保留两位小数）
（2）小红连接电路时只用了图a中的V1，没有使用V2，连接的实物图如图e所示．闭合开关后，移动滑动变阻器的滑片，发现小灯炮______；经检查，是由于一根导线连接错误．请你在实物图中连接错误的导线上打“×”并补画出正确的连线．
查看习题详情和答案>>
（1）小明按图a正确连接电路，并将变阻器的滑片移至最右端．闭合电键后，三个电表的示数如图b、c、d所示，则他们所用的电源电压为______伏．接着他移动变阻器的滑片，当小灯泡正常发光时，观察到变阻器的滑片恰好在中点上（即它接入电路的电阻为最大阻值的一半），小灯泡正常发光时的电阻约为______欧．（保留两位小数）
（2）小红连接电路时只用了图a中的V1，没有使用V2，连接的实物图如图e所示．闭合开关后，移动滑动变阻器的滑片，发现小灯炮______；经检查，是由于一根导线连接错误．请你在实物图中连接错误的导线上打“×”并补画出正确的连线．
查看习题详情和答案>>
小明和小红二位同学各自进行“测定小灯泡正常发光时的电阻”的实验．实验中使用的小灯泡均标有“2.5V”字样，所用电源和滑动变阻器相同．
（1）小明按图a正确连接电路，并将变阻器的滑片移至最右端．闭合电键后，三个电表的示数如图b、c、d所示，则他们所用的电源电压为______伏．接着他移动变阻器的滑片，当小灯泡正常发光时，观察到变阻器的滑片恰好在中点上（即它接入电路的电阻为最大阻值的一半），小灯泡正常发光时的电阻约为______欧．（保留两位小数）
（2）小红连接电路时只用了图a中的V1，没有使用V2，连接的实物图如图e所示．闭合开关后，移动滑动变阻器的滑片，发现小灯炮______；经检查，是由于一根导线连接错误．请你在实物图中连接错误的导线上打“×”并补画出正确的连线．
查看习题详情和答案>>
（1）小明按图a正确连接电路，并将变阻器的滑片移至最右端．闭合电键后，三个电表的示数如图b、c、d所示，则他们所用的电源电压为______伏．接着他移动变阻器的滑片，当小灯泡正常发光时，观察到变阻器的滑片恰好在中点上（即它接入电路的电阻为最大阻值的一半），小灯泡正常发光时的电阻约为______欧．（保留两位小数）
（2）小红连接电路时只用了图a中的V1，没有使用V2，连接的实物图如图e所示．闭合开关后，移动滑动变阻器的滑片，发现小灯炮______；经检查，是由于一根导线连接错误．请你在实物图中连接错误的导线上打“×”并补画出正确的连线．
