摘要：有一电流表.上面有三个接线柱.分别标有“+ “0.6 “3 .一个电压表也有三个接线柱.标有“+ “3 “15 .一个开关.现有一个电阻大约是20-30W.还有一个大约是6V的电源和导线若干.若用上述仪器测定这个电阻的实际阻值.电流表.电压表分别应当用哪个接线柱?
网址：http://m.1010jiajiao.com/timu3_id_1483476[举报]
小林有一个电路盒，面板如图上有L1、L2灯各一只，两个开关S1、S2，一个电流表。在不打开盒子的情况下，他让小莉探究盒内的电路结构。为此，小莉做了如下实验：
| 只闭合开关 | S1 | S2 | S1和S2 | |
| 灯的发光情况 | L1 | 亮 | 不亮 | 亮 |
| L2 | 不亮 | 不亮 | 亮 | |
| 电流表示数 | I1 | I2 | I3 | |

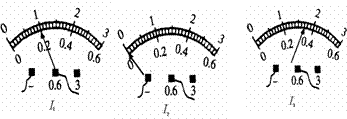

三次电流表的示数如下图所示：
根据实验情况，请你画出盒内电路的电路图，并在图中标明电流表的正负接线柱。
查看习题详情和答案>>26、
在学习“串联电路的总电阻与各串联电阻之间关系”的时候，小强和小刚利用滑动变阻器（铭牌上标有“50Ω 1A”）、两个定值电阻（5Ω和10Ω）、电压表、电源等器材对此进行了探究．他们设计了如图甲所示的电路图．
（1）根据电路图，请你在图乙中用笔画线代替导线将没有连接完的实物电路连接好（导线不允许交叉且电流表的量程选取要适当）．
（2）请你根据电路图分析：在闭合开关前，滑动变阻器的滑片应移到
（3）右表是小强和小刚在这次实验中所记录的数据．请你根据他们三次测量的数据进行分析，可以得出的结论是：
（4）若闭合开关后发现电流表有示数，而电压表无示数，则出现该现象的原因可能是下面哪一种情况？
A．滑动变阻器某处断路； B．只有R1被短路
C．只有R2被短路； D．电压表的某一个接线柱接触不良
（5）在这次实验中，滑动变阻器的作用是：
查看习题详情和答案>>
| R1=5Ω R2=10Ω | |||
| 次数 | 1 | 2 | 3 |
| 电压U/V | 1.5 | 2.4 | 3 |
| 电流I/A | 0.1 | 0.16 | 0.2 |
（1）根据电路图，请你在图乙中用笔画线代替导线将没有连接完的实物电路连接好（导线不允许交叉且电流表的量程选取要适当）．
（2）请你根据电路图分析：在闭合开关前，滑动变阻器的滑片应移到
A
（填“A”或“B”）端．（3）右表是小强和小刚在这次实验中所记录的数据．请你根据他们三次测量的数据进行分析，可以得出的结论是：
串联电阻的总电阻等于各电阻之和
．（4）若闭合开关后发现电流表有示数，而电压表无示数，则出现该现象的原因可能是下面哪一种情况？
D
（只填字母序号即可）．A．滑动变阻器某处断路； B．只有R1被短路
C．只有R2被短路； D．电压表的某一个接线柱接触不良
（5）在这次实验中，滑动变阻器的作用是：
改变电路中的电流和电压
．
（2010?德阳）实验室购买了一批规格为“2.5V 0.75W”的小灯泡，小明利用其中一只小灯泡做“测量小灯泡电功率”的实验：（1）小明连接完电路并闭合开关，发现无论怎样移动滑动变阻器滑片P的位置，电流表和电压表的示数总保持不变，灯泡保持较暗的亮度不变，则造成这一现象的原因是：
滑动变阻器同时连接在了下面两个接线柱上
滑动变阻器同时连接在了下面两个接线柱上
；（2）于是小明重新连接实验电路，但没有连完整，请你用笔画线代替导线，帮小明将图中的电路连接完整，并且要求滑片P向右移动时，电压表的示数要变大；
（3）小明按照正确的实验电路进行实验，如果要测量小灯泡的额定功率，他应该在闭合开关后，去调节滑动变阻器的滑片P，使电压表的示数为2.5V；
（4）下表是他实验时得到的一组数据，在对数据进行分析时，他发现该小灯泡不合格，假如生产这种小灯泡钨丝的粗细是一定的，则这个小灯泡内钨丝的长度与合格产品相比是
短了
短了
．（填“长了”或“短了”） | 次数 | 第一次 | 第二次 | 第三次 |
| 电压/V | 3 | 2.5 | 2 |
| 电流/A | 0.44 | 0.4 | 0.34 |
21、学习了欧姆定律之后，老师引导同学们结合串联电路中电流、电压的特点推导出“串联电路中的总电阻等于各个串联导体的电阻之和．”你能利用滑动变阻器（铭牌上标有50Ω 1A）、两个定值电阻（5Ω和10Ω）、三节干电池、电压表、电流表、开关、导线等器材验证这个结论的正确性么？请你帮助小明同学完成这个实验的设计．（1）画出电路图，并在右图中对照电路图用笔画线代替导线将没有连接完的实物电路连接好（导线不允许交叉且电流表的量程选取要适当）．
（2）若闭合开关后发现电流表有示数，而电压表无示数，则出现该现象的原因可能示下面哪一种情况？
D
（只填字母序号即可）．A、滑动变阻器某处断路 B、只有R1被短路
C、只有R2被短路 D、电压表的某一个接线柱接触不良．
学习了欧姆定律之后，老师引导同学们结合串联电路中电流、电压的特点推导出“串联电路中的总电阻等于各个串联导体的电阻之和．”你能利用滑动变阻器（铭牌上标有50Ω 1A）、两个定值电阻（5Ω和10Ω）、三节干电池、电压表、电流表、开关、导线等器材验证这个结论的正确性么？请你帮助小明同学完成这个实验的设计．
