摘要：5．如图2-10所示.甲.乙.丙是三个相同的圆柱形容器.将质量相等的酒精.硫酸和盐水分别装在这三个容器中.根据下表给出的密度值.甲.乙.丙三个容器中依次分别装的是( ) 物质 密度(kg/m3) 盐水 1.03×103 酒精 0.8×103 硫酸 1.8×103 A．硫酸.盐水.酒精 B．盐水.酒精.硫酸 C．酒精.硫酸.盐水 D．硫酸.酒精.盐水
网址：http://m.1010jiajiao.com/timu3_id_1456142[举报]
如图甲是小明同学在“测量导体电阻”的实验中所连接的实物图．
（1）将图甲所示的电路所缺的两根导线补充完整．
（2）在开关闭合前滑动变阻器的滑片应置于________（A/B）端，检查电路正确无误后开始实验．前两次的实验数据已填在表内，第三次实验时电流表和电压表的示数如图乙所示，请将下面表格中的空白处填写完整．
| 实验次数 | 电流/A | 电压/V | 电阻/Ω | 测量结果R=________Ω （保留小数点后面一位数字） |
| 1 | 0.30 | 2.5 | 8.3 | |
| 2 | 0.26 | 2.1 | 8.1 | |
| 3 | ________ | ________ | ________ |
小红利用如图（甲）所示的电路探究“电流与电阻的关系”．实验时用两节干电池作为电源，用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．．
（1）请你在图1（乙）中用笔画线代替导线，帮小红同学将电路连接完整（连线不得交叉）．①在连接电路时，开关应
②在开关闭合前，应将滑动变阻器的滑片置于最
（2）小红闭合开关后，发现电流表指针有明显偏转，而电压表指针未动，请你分析产生这类现象的原因有哪些？
例如：电压表已损坏．
①
（3）小红排除故障后，用5Ω的电阻做完实验，断开开关，将5Ω的电阻取下换上10Ω的电阻，再次闭合开关，调节滑动变阻器的滑片，眼睛应注视
（4）小红根据所测数据绘制了如图1（丙）所示的R-I图象，由图象可知：电压一定时，通过导体的电流和电阻成
（5）小红完成实验后，发现实验桌上有一个铭牌模糊不清的电阻，小红为了知道这个电阻的阻值，她利用图1（甲）、（乙）电路图进行实验．
①前两次的实验数据已正确无误地填在下面的表格内．在做完前两次实验后，电流表出现了故障不能使用．为了顺利完成实验，小红在第三次实验时，换了一只电流表．实验时电压表的示数如图2（甲）所示，电压为
②假如不重新实验，第三次实验测得的电阻值是
③小红在探究“电流与电阻的关系”和“测量未知电阻阻值”两个实验时，都进行了多次测量，这两个实验进行多次测量的目的
查看习题详情和答案>>
（1）请你在图1（乙）中用笔画线代替导线，帮小红同学将电路连接完整（连线不得交叉）．①在连接电路时，开关应
断开
断开
（选填“断开”或“闭合”）．②在开关闭合前，应将滑动变阻器的滑片置于最
右
右
（选填“左”或“右”）端，这样做的目的是保护电路
保护电路
．（2）小红闭合开关后，发现电流表指针有明显偏转，而电压表指针未动，请你分析产生这类现象的原因有哪些？
例如：电压表已损坏．
①
电阻短路
电阻短路
．②电压表接触不良
电压表接触不良
．（3）小红排除故障后，用5Ω的电阻做完实验，断开开关，将5Ω的电阻取下换上10Ω的电阻，再次闭合开关，调节滑动变阻器的滑片，眼睛应注视
电压表
电压表
（选填“电压表”或“电流表”）使电阻两端的电压为2.5
2.5
V，记下电流表的读数．（4）小红根据所测数据绘制了如图1（丙）所示的R-I图象，由图象可知：电压一定时，通过导体的电流和电阻成
反比
反比
（选填“正比”或“反比”）．（5）小红完成实验后，发现实验桌上有一个铭牌模糊不清的电阻，小红为了知道这个电阻的阻值，她利用图1（甲）、（乙）电路图进行实验．
①前两次的实验数据已正确无误地填在下面的表格内．在做完前两次实验后，电流表出现了故障不能使用．为了顺利完成实验，小红在第三次实验时，换了一只电流表．实验时电压表的示数如图2（甲）所示，电压为
1.6
1.6
V，电流表示数已记录在表格中．实验完毕后，小红断开开关，准备整理实验器材时，发现电流表如图2（乙）所示，其中电流表出现这种现象的原因是电流表没有调零
电流表没有调零
．| 实验次数 | 电流/A | 电压/V | 电阻/Ω | 测量结果 R=（R1+R2+R3）/3 |
| 1 | 0.30 | 2.5 | 8.3 | |
| 2 | 0.26 | 2.1 | 8.1 | |
| 3 | 0.16 |
8
8
Ω．③小红在探究“电流与电阻的关系”和“测量未知电阻阻值”两个实验时，都进行了多次测量，这两个实验进行多次测量的目的
不相同
不相同

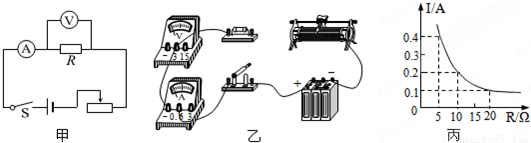

（选填“相同”或“不相同”）．小明利用如图甲所示的电路探究“电流跟电阻的关系”．已知电源电压为6V且保持不变，实验用到的电阻阻值为5、10、20．
（1）请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）；
（2）闭合开关后，发现电流表无示数，而电压表有示数，原因可能是________；
（3）排除故障后，进行实验，实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象；
①由图象可以得出结论：电压一定时，________；
②上述实验中，小明用5Ω的电阻做完实验后，然后将10Ω的电阻接入电路，闭合开关，电压表的示数将会变________（选填“变大”、“变小”或“不变”），此时应该向________（选填“左”或“右”）移动滑片，使电压表示数为________V，然后读出电流表的示数；
（4）实验室提供了三个不同规格的滑动变阻器，A：“30Ω 2A”，B：“50Ω 1A”，C：“100Ω 0.1A”，要完成整个实验，应该选取滑动变阻器________（填代号），不选外两个滑动变阻器的原因分别是：①________，②________．
查看习题详情和答案>>
小刚根据如图甲所示实验电路，利用阻值分别为5Ω、10Ω、15Ω的三个电阻探究“通过导体的电流跟电阻的关系”的实验：
（1）本实验关键是要控制______不变；
（2）闭合开关，发现电流表指针如图乙所示，此故障产生的原因是______；
（3）故障排除后，开始进行实验，当把5Ω电阻换为10Ω后，闭合开关，发现电压表示数变大了，为保持电压不变，应将滑片P向______移动；（选填“a”或“b”）
（4）小刚根据测出的数据，画出了电流随电阻变化的关系图象，如图丙所示，由图象可以得出结论：______．
查看习题详情和答案>>
小明利用如图甲所示的电路探究“电流跟电阻的关系”．已知电源电压为6V且保持不变，实验用到的电阻阻值为5、10、20．
（1）请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）；
（2）闭合开关后，发现电流表无示数，而电压表有示数，原因可能是______；
（3）排除故障后，进行实验，实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象；
①由图象可以得出结论：电压一定时，______；
②上述实验中，小明用5Ω的电阻做完实验后，然后将10Ω的电阻接入电路，闭合开关，电压表的示数将会变______（选填“变大”、“变小”或“不变”），此时应该向______（选填“左”或“右”）移动滑片，使电压表示数为______V，然后读出电流表的示数；
（4）实验室提供了三个不同规格的滑动变阻器，A：“30Ω 2A”，B：“50Ω 1A”，C：“100Ω 0.1A”，要完成整个实验，应该选取滑动变阻器______（填代号），不选外两个滑动变阻器的原因分别是：
①______，
②______．
查看习题详情和答案>>
（1）请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）；
（2）闭合开关后，发现电流表无示数，而电压表有示数，原因可能是______；
（3）排除故障后，进行实验，实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象；
①由图象可以得出结论：电压一定时，______；
②上述实验中，小明用5Ω的电阻做完实验后，然后将10Ω的电阻接入电路，闭合开关，电压表的示数将会变______（选填“变大”、“变小”或“不变”），此时应该向______（选填“左”或“右”）移动滑片，使电压表示数为______V，然后读出电流表的示数；
（4）实验室提供了三个不同规格的滑动变阻器，A：“30Ω 2A”，B：“50Ω 1A”，C：“100Ω 0.1A”，要完成整个实验，应该选取滑动变阻器______（填代号），不选外两个滑动变阻器的原因分别是：
①______，
②______．
