Question

（1）如图1所示是家庭电路的某一部分的示意图，请用笔画线代替导线把该电路连接完整，并且使之符合安全用用电的要求．
（2）在图2中，画出力F₁、F₂的力臂L₁、L₂．

Answer 1

分析：（1）家庭电路中，为保证安全，火线必须通过开关连接到电灯泡的顶端接触点；对于插座的接线方法是要求“左零右火”，三孔插座还要求中接地．
（2）根据力臂的正确画法作图，即过支点作力的作用线的垂线段．

解答：解：

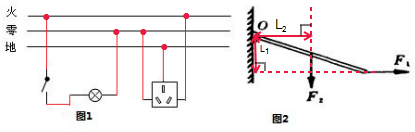

（1）开关接在火线与灯之间；三孔插座的左边接零线，右边接火线，中间接地线，如图所示：
（2）从支点O向F₁做垂线，垂线段的长度为动力臂L₁．从支点向阻力F₂的作用线做垂线，垂线段的长度为阻力臂L₂，如下图：

点评：（1）掌握家庭电路灯泡、开关、三孔插座的接法，注重将物理知识联系生活实际．
（2）知道力与力臂的关系，会根据力臂的正确画法画出力或力臂．
