题目内容
小明在进行“测量小电灯的电阻”的实验时，实验台上给他提供的器材有：6V蓄电池、电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）、滑动变阻器（50Ω、1.5A）、额定电压为2.5V的小电灯（正常发光时的电阻约为7Ω）、开关各一个，导线若干。

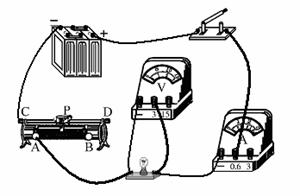

（1）小明在实验中电流表、电压表该选择了正确的量程。请你帮他在图中将电流表和电压表正确连结，同时将滑动变阻器连接好，要求滑片向左移动时，电流表的示数变大。
（2）闭合开关前应把滑动变阻器滑片的位置调到 （填写“C”或“D”）端。
（3）他们测得的三次数据如上表，请将小灯泡的电阻填入表中. 表格设计存在什么问题？
（4）闭合开关后，小明发现灯泡发光，电流表的指针偏向右边没有刻度位置，电压表的指针偏向左边没有刻度位置，产生此故障的原因可能是下列情况中的 和 。（填写序号）
A．电流表的正、负接线柱接反
B．电压表的正、负接线柱接反
C．电流表的量程选择过小
D．电压表的量程选择过小
E．电压表的量程选择过大
（5）小明发现，由表中数据计算可知：小电灯亮度不同时灯丝的电阻不相等。你认为造成这种结果的原因是 。
（1）如图（3分）
（2）D
（3）不能求电阻的平均值
（4）B, C
（5）亮度不同，灯丝的温度不同，
导致灯丝的电阻不同。
