题目内容

在测定小灯泡额定功率的实验中，已知电源电压为3V。

（1）请将图的实验电路图补画完整；

（2）待测小灯泡的额定电压为2.5V、灯丝电阻约为8Ω， 电流表应选择 　量程（填“0—0.6A” 或“0—3A”）；

（3）在连接电路时，开关应断开；在闭合开关前，滑动变阻器连入电路的阻值应调节到最大。这样做的目的都是为了防止 。

（4）电路正确连接后，闭合开关，如图所示，电压表的示数为 V，此时应将滑动变阻器的滑片P向 端移动（选填“a”或“b”），直至电压表的示数为2.5V，然后读出电流值,计算出小灯泡的额定功率。

　

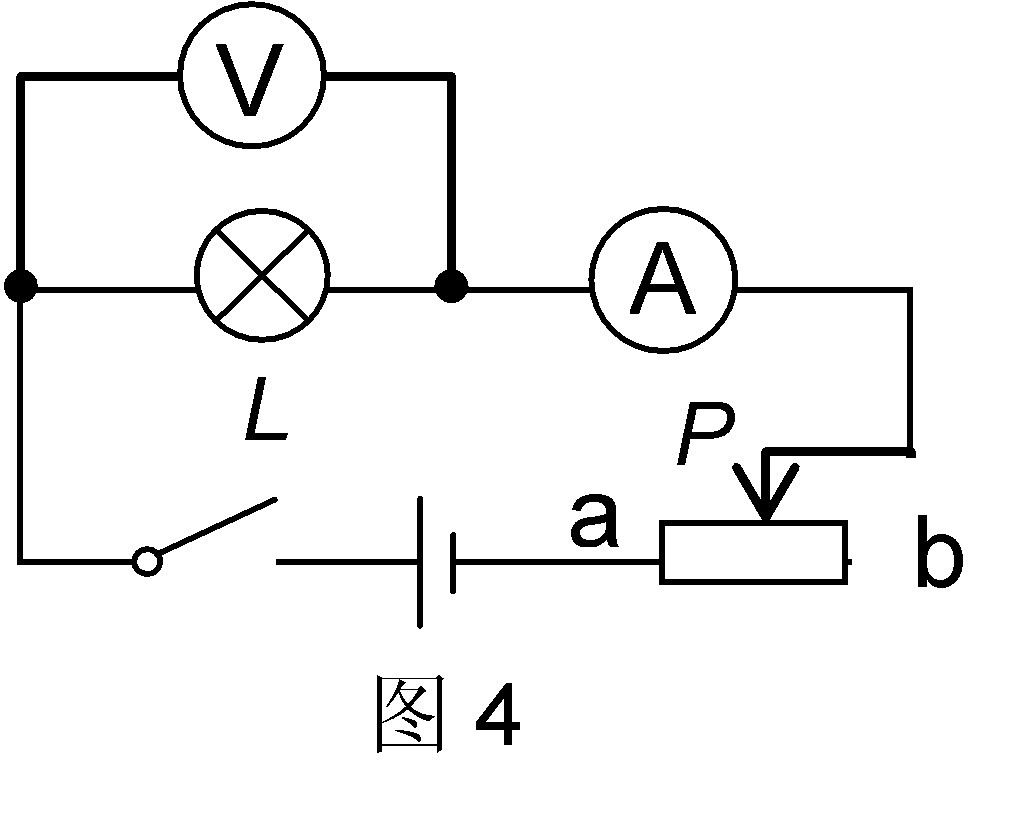

（1）如右图4　　　　　　　　　　　　　 （2）0-0.6A

（3）电路中电流过大　　　　　　　 （4）1.5　　a

练习册系列答案
相关题目
在“测定小灯泡额定功率”的实验中，
（1）小华按照电路图进行连接，当他刚把最后一根导线连接好，小灯泡就立刻发光了．出现这种现象，是由于在连接电路前
没有断开开关
没有断开开关
．除此之外，连接电路还要注意两点：一是连接电路前要使变阻器置于最大阻值处，二是闭合开关前要先进行
试触
试触
．变阻器置于最大阻值处的作用是
防止电路中电流过大损坏电路元件
防止电路中电流过大损坏电路元件
．
（2）小华按规范要求重新连接好电路（如图），闭合开关后，发现小灯泡不亮．他利用电压表判断故障（假设故障只有一处），保持电压表接d点的一端不动，另一端分别接a、b、c三点．分别接a、b两点时电压表均无示数，接c点时电压表有示数，故障原因是
开关接触不良
开关接触不良
．
（3）排除故障，电路恢复正常后，滑片P向左滑动的过程中，小灯泡的功率
变大
变大
（选填“变大”、“变小”或“不变”），小灯泡的亮度
变亮
变亮
 （选填“变亮”、“变暗”或“不变”）．
（2012?扬州）在“测定小灯泡额定功率”的实验中，电源电压为6V，小灯泡和额定电压为3.8V．
（1）小明在连接实验电路时还有导线未接上，如图甲所示，请用笔画线代替导线把图甲中的电路连接好（导线不得交叉）．
（2）在闭合开关前，滑动变阻器的滑片应该移到
A
A
（A/B）端．
（3）实验时，要使小灯泡正常发光，应移动滑动变阻器的滑片使电压表的示数为
3.8
3.8
V，此时电流表的示数如图乙所示，其示数为
0.7
0.7
A，那么小灯泡的额定功率是
2.66
2.66
W．
（4）小华为了得到比较准确的小灯泡额定功率，她用同一套器材做了三次实验（她将电压表调到3.8V，图丙是其中一次实验所调的电压表示数），获得三组数据，并进行了三数据处理，如下表：
实验序号 电流示数/A 额定功率/W 额定功率的平均值/W
1 0.71 2.698  P=
2.698+2.622+2.584
3
=2.635
2 0.69 2.622
3 0.68 2.584
①她测得功率有差异的主要原因是
电流表和电压表量程太大，三次实验有误差，所以电流和电压不同，电功率有误差
电流表和电压表量程太大，三次实验有误差，所以电流和电压不同，电功率有误差
．
②这样处理数据的方法是否正确？
正确
正确
（正确/不正确），其理由是
求平均值可以减小误差
求平均值可以减小误差
．
（2012?泉港区质检）在测定小灯泡额定功率的实验中，有器材：电阻约为10Ω的小灯泡一只，量程为3V的电压表一个，开关一个，滑动变阻器一个，电源电压3V，导线若干．另可供选择的电流表有：A．量程为100mA的电流表； B．量程为0.6A的电流表； C．量程为3A的电流表．
（1）为保证测量比较准确，电流表应选
B
B
．
（2）实验的电路图如图所示，图中甲是
电流表
电流表
．
（3）根据电路图连接好实物后，闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近3V，取下灯泡，两表的示数仍不变，出现故障的原因可能是
灯泡处断路
灯泡处断路
．
（4）故障排除后进行实验，若小灯泡的额定电压为2V，当滑动变阻器的滑片在图所示的位置时，电压表的示数只有1.8V，为了测出小灯泡的额定功率，此时应把滑片向
左
左
适当移动．
（5）根据测出的数据，画出了电流、电压的关系图象（如图），由此可知小灯泡的额定功率为
0.5
0.5
W．
（6）利用图的电路，还可以完成的实验有：
测小灯泡的电阻
测小灯泡的电阻
（写出一个即可）
在“测定小灯泡额定功率”的实验中：电路如图所示，小灯泡的额定电压为2.5V，电阻约为10Ω，电源为两节干电池．

（1）请用笔画线代替导线，将图中的元件连成符合这个实验要求的电路（连线不能交叉）．

（2）正确连好电路后，闭合开关S，发现灯L不发光，但电压表有读数，而电流表无读数，故障的原因可能是
D
D

A．电流表处有开路   B．电压表正负接线柱处开路
C．小灯泡L短路      D．小灯泡L的灯丝断了
（3）排除故障后，当小灯泡L正常发光时，电流表指针位置如图所示，则小灯泡L的额定功率为
0.65
0.65
W．
在“测定小灯泡额定功率”的实验中（小灯泡标有“3.8V“字样，灯泡的电阻约为12Ω）：
（1）在连接电路时，开关应该是
断开
断开
的．
（2）某同学在连接实验电路时还有导线未接上，如图a所示．请你用笔画线代替导线，把图中电路连接好，闭合开关后，要求变阻器滑片向右移动时灯泡变亮（请勿更改原有导线，且所有导线不得交叉）．
（3）正确连接好电路后，闭合开关，调节滑动变阻器，当电压表的示数为
3.8v
3.8v
时，灯泡正常发光，此时电流表的指针位置如图b所示，其示数为
0.32A
0.32A
，则小灯泡的额定功率是
1.216W
1.216W
．
