题目内容

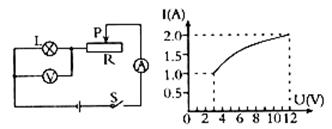

如图12所示，电源电压保持不变，小灯泡的额定电压为12V．闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I—U关系图像如图12所示．则小灯
泡的额定功率为 W，电源电压为 V，滑动变阻器的最大阻值为 Ω．
24 12 9
的阻值为10欧，滑动变阻器
上标有“20Ω 2A”字样， 闭合开关S，当滑动变阻器的滑片P滑到中点时，电压表的读数为15伏。求：
的阻值为10欧，滑动变阻器
上标有“20Ω 2A”字样， 闭合开关S，当滑动变阻器的滑片P滑到中点时，电压表的读数为15伏。求：
的阻值为10欧，滑动变阻器
上标有“20Ω 2A”字样， 闭合开关S，当滑动变阻器的滑片P滑到中点时，电压表的读数为15伏。求：
的阻值为10欧，滑动变阻器
上标有“20Ω 2A”字样， 闭合开关S，当滑动变阻器的滑片P滑到中点时，电压表的读数为15伏。求：在科学家们的眼中，自然界是依照美的原则创造的！“美是真理的光辉”，借助这种光辉物理学研究不断深入、不断发展。
23．请在下表中横线上填写适当的内容,体验物理规律协调、对称、统一之美：
|
| 力学规律 | 电学规律 |
| 物 质 | 质量m：_________________________ | 电荷量Q：电荷的多少 |
| 运 动 | 质量流量（稳定流动）：单位时间流过管道任一横截面的流体质量。 | 电流:_________________________ |
| 相互作用 | 地球对地面上物体都有_____力作用 | 电荷间有相互作用力 |
| 能 量 | 水流做功：W＝mg·__________ | 电流做功：W＝Q·__________ |
24.正是因为存在这种和谐、对称的关系，在学习电学时可以和力学现象作类比。将如图12所示的“水路”模型类比基本电路，可以发现：
（1）叶轮机在“水路”中的作用与下面哪个元件在电路中的作用相当？（ ）
A．电源 B.开关
C.用电器 D.导线
（2）类比“水路”模型中“水压是使水定向运动形成水流的原因”，
我们很容易理解电压是使电路中______________________
定向移动形成_____________的原因。
（3）水管中流体流动时，管道截面越小，阻碍越大。类比：电路中，_____________________________________ __________
___________________________________________________。
