请你设计一个电路图，要求两个小灯泡并联，A₂电流表测干路电流，A₁电流表测一条支路中的电流，开关同时控制两个灯泡中电流的通断，请按要求将下图中所画的实物连接好，并根据实物图画出电路图．

Answer 1

分析：要解决此题，需要掌握连接实物图的技巧．首先要搞清电路连接情况，从电源的一极开始出发，按照一定的次序连接．
在此题中要注意电流表的使用规则，需串联在电路中．同时注意电流要从电流表的正接线柱流入，从负接线柱流出．在知道电流值时，要按照要求连接量程，若不知，可以用大量程．

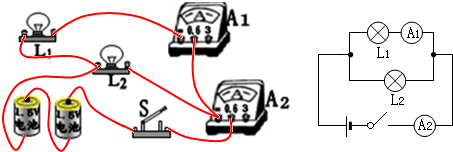

解答：解：（1）首先连接好电源，把两个干电池串联起来，从电源的正极出发，经过开关，首先进入电流表A₂的正接线柱，从负接线柱出来，后分成两条支路，一条支路是A₁与L₁串联，另一条支路只有L₂，两条支路合成干路回到电源的负极．如下图：
（2）题目中要求两个灯泡并联，A₂测干路电流，所以A₂要串联在干路中．A₁测通过L₁的电流，所以A₁要与L₁串联．如图所示．

点评：此题主要考查了实物电路的连接与电路图的设计．在按照连接实物电路时，可以从电源的一个极出发，注意各元件的连接次序，同时注意电流表、电压表的使用规则．
