题目内容
在图中连接电路，要求灯L1、L2并联，S1做总开关，电流表测L2的电流大小．并在方框内画出电路图．
分析：由题意可知两灯泡并联，开关S1同时控制两盏电灯，说明开关S1位于干路；电流表测通过L2的电流，说明电流表与L2串联，据此连接实物电路图和画出电路图．

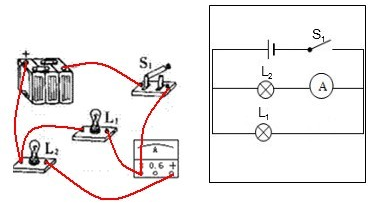

解答：解：灯L1、L2并联，开关S1位于干路，电流表与L2串联；如下图所示：
从电源正极出发，沿电流流向，先将灯泡L2、电流表、开关S1串联起来回到电源负极，再将灯泡L1并联在灯泡L2和电流表的两端，电路图如下图所示：
从电源正极出发，沿电流流向，先将灯泡L2、电流表、开关S1串联起来回到电源负极，再将灯泡L1并联在灯泡L2和电流表的两端，电路图如下图所示：
点评：本题考查了实物电路图的连接和根据实物图画电路图，关键是根据题意和开关的作用判断电流表和开关的位置．
