题目内容

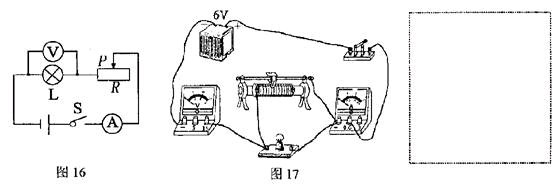

小明为测量小灯泡正常发光时的电阻(阻值约为10Q?)，设计了图16所示的电路图。已知电源电压为6v，灯泡的额定电压为3.8V，滑动变阻器标有“20? lA”字样。
(1)图17是小明根据电路图连接的实物图。闭合开关后，移动滑动变阻器的滑片，发现小灯泡 ；经检查，是由于一根导线连接错误。请你在实物图中连接错误的导线上打“×”并补画出正确的连线。
(2)若电压表0～15v的量程损坏，为完成实验，请你使用原有器材重新设计一个串联电路，并将设计的电路图画在上面的虚线框内。
(3)根据你的设计重新连接电路进行实验。闭合开关，移动滑动变阻器的滑片使电压表示数为 v，小灯泡正常发光，此时电流表的示数为0.4A，则小灯泡的电阻是 ?。

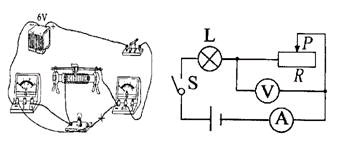

(1)不发光下图左，画“×”、
(2)下图右
(3)2.2 9.5.
